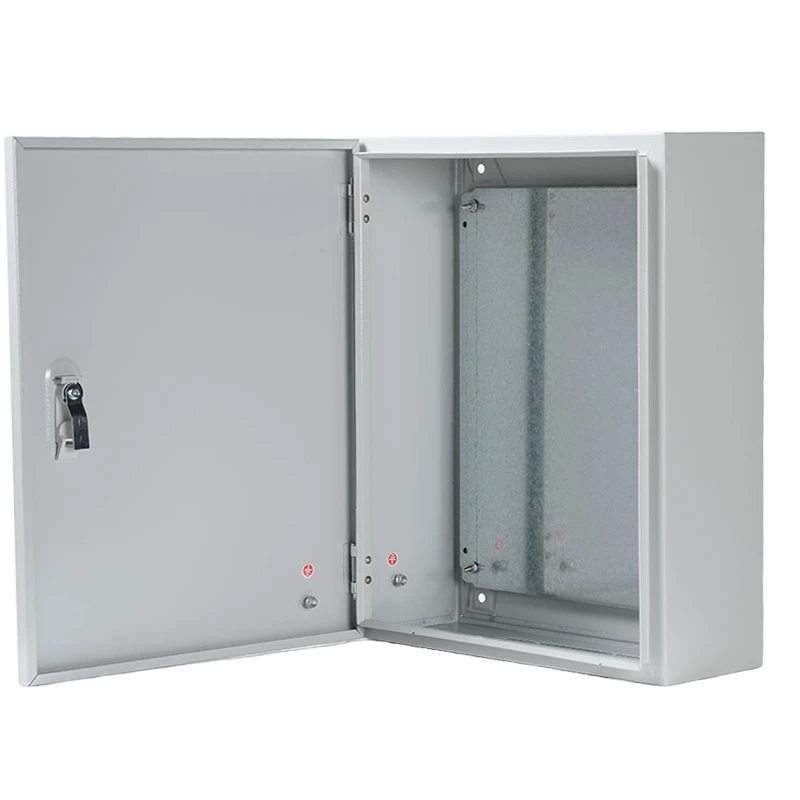

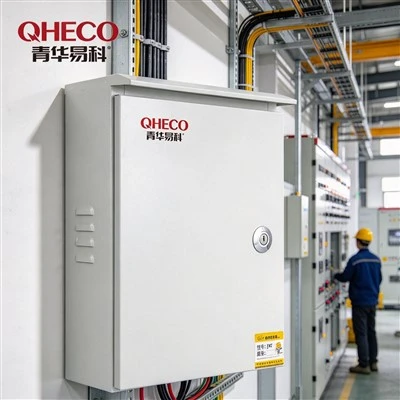

Fal{0}}Fém elektromos elosztódoboz
Valódi álláshelyekhez készült. Nem csak katalógusoldalak.
A kábelek már a tálcában vannak. A fala beton. Az idővonalad tegnap. Ez az a burkolat, amely valójában illeszkedik a falhoz, illeszkedik a tálcához, és készen áll a szállításra.
📐 Töltse fel faltervét - Rajz 8 órán belül
📦 Mintadoboz kérése
⚡ Tömeges árajánlat 50+ egységre
A probléma: A legtöbb "standard" doboz nem valós telepítésre készült
Ha már irányított egy villanyszerelési projektet, akkor ismeri a különbségetamit a katalógus ígérésamit az oldal megkövetel:
| Katalógus Ígéret | Állás-A webhely valósága |
|---|---|
| "Univerzális rögzítés" | A betonhorgonyok nem illeszkednek egymáshoz. A doboz ferdén ül. |
| "Normál kábelbemenet" | A kábeltálca 50 mm-rel a doboz felett végződik. Most a helyszínen vágja a fémet. |
| "Megfelelő szellőzés" | A panel forró, mert a szellőzőnyílások a fal felé néznek. |
| "IP besorolású" | A tömítés a harmadik ajtónyitáskor kiesik. |
| "DIN sínt tartalmazza" | Egy sín, rögzített pozíció, és az alkatrészek nem illeszkednek a mélységhez. |
Ezen „kis” problémák mindegyike órákba kerül. Egy 200-egységes kereskedelmi berendezésen ez aznem késlekedés - ez egy árrésgyilkos.
A QHECO különbség: telepítésre tervezték, nem csak gyártásra
Ezeket a fali -fém elosztódobozokat visszafelé tervezzük -a betonfaltól és a kábeltálcától kezdve, és befelé haladva az alkatrészekig.
1. Fal-Első szerelési architektúra
A feltöltött fotód pontosan azt mutatja, amit mi megoldunk: egy betonfalba süllyesztett dobozt, a feje fölött futó kábeltálcával.
Hornyolt külső rögzítőfülek4 sarokban - vízszintes vagy függőleges beállítás ±15 mm. Még akkor is, ha a betonhorgonyok kissé el vannak távolodva, a doboz továbbra is négyzet alakú.
Süllyesztett hátlapA - 10 mm-re helyezkedik el a fal felületétől, így megakadályozza a nedvesség beszorulását, és szükség esetén lehetővé teszi a vezeték áthaladását.
Süllyesztett{0}}beillesztési lehetőség- kész belső terekhez, ahol a kiemelkedés számít.
2. Kábeltálca és védőcső integráció
A fényképen látható doboz közvetlenül a kábeltálca alatt található. Ez nem véletlen, - így vannak bekötve a modern épületek.
Felső-bemeneti tömszelence lemezekelő{0}}lyukasztott, hogy megfeleljen a szabványos kábeltálca-szélességeknek (50 mm, 100 mm, 150 mm)
Knockout{0}}szabadzónákahol nem akarsz lyukakat; tömör fém, ahol csinálod
Belső kábelvezető konzolok- bejövő tálca kábelei lesepernek és véget érnek anélkül, hogy áthaladnának a feszültség alatt álló síneken
Oldalsó szellőző zsaluka tálca - légáramlási vonala alatt helyezkedik el, anélkül, hogy felülről víz kerülne be
3. A ténylegesen működő hőkezelés
Az oldalsó-fali szellőzőnyílások (a fotón láthatók) precíziós-bélyeggel vannak ellátvalefelé{0}}néző zsaluk- levegő áramlik be, víz csöpög ki. A következőkkel kombinálva:
Belső kémény hatáskialakítás: a meleg levegő a felső szellőzőnyílásokon keresztül emelkedik fel és távozik (opcionális)
Alkatrész távolságvezetőklézerrel-vésve a szerelőlapra - nem kell többé találgatni, hogy a megszakítók távolsága megfelel-e a kódnak
Opcionális ventilátor-kivágásIP55-besorolású szűrőventilátorral nagy sűrűségű telepítésekhez
4. Ajtó és bejárat, amely túléli a mindennapi használatot
Rejtett zsanér120 fokos nyitással a - nem akad el az átmenő kábeleken

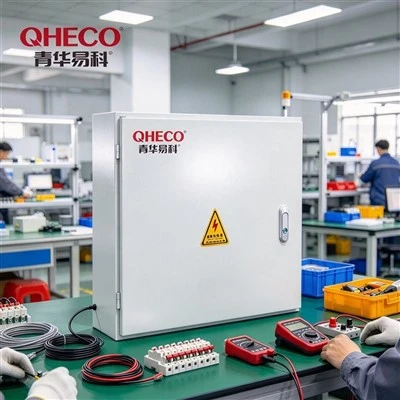

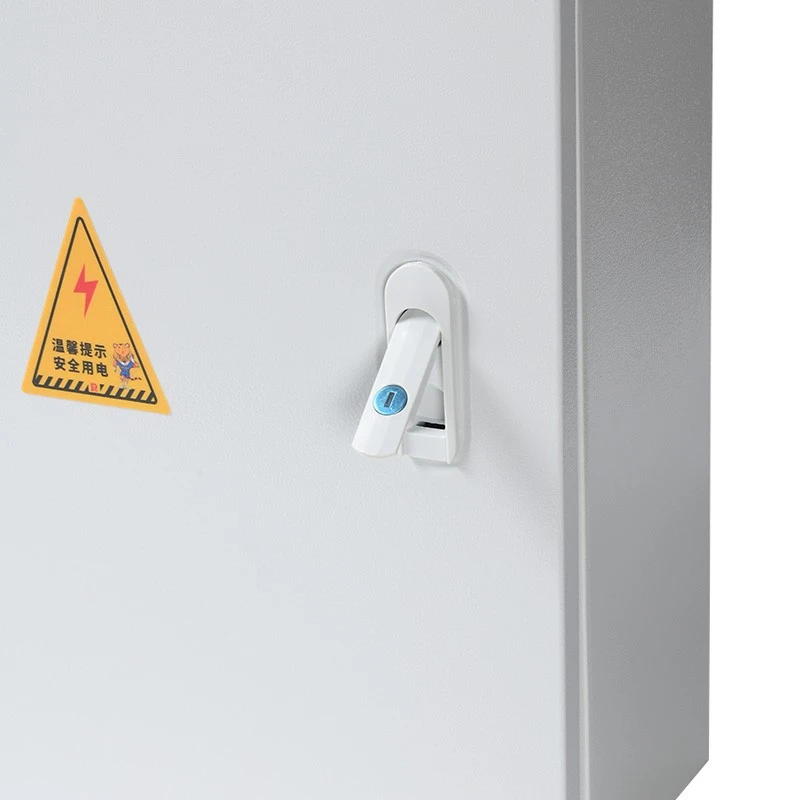

Negyed{0}}fordítsa el a bütyökzárat2 kulcsos készlettel; frissítés a lakathasp-ra kültéri helyszínekre
Folyamatos PU tömítésaz ajtókerethez van ragasztva, nem a testhez -, hogy ne essen ki, amikor az ajtót eltávolítják a vezetékezéshez
Opcionális átlátszó ablaka mérőműszer vagy az indikátor láthatósága érdekében a burkolat kinyitása nélkül

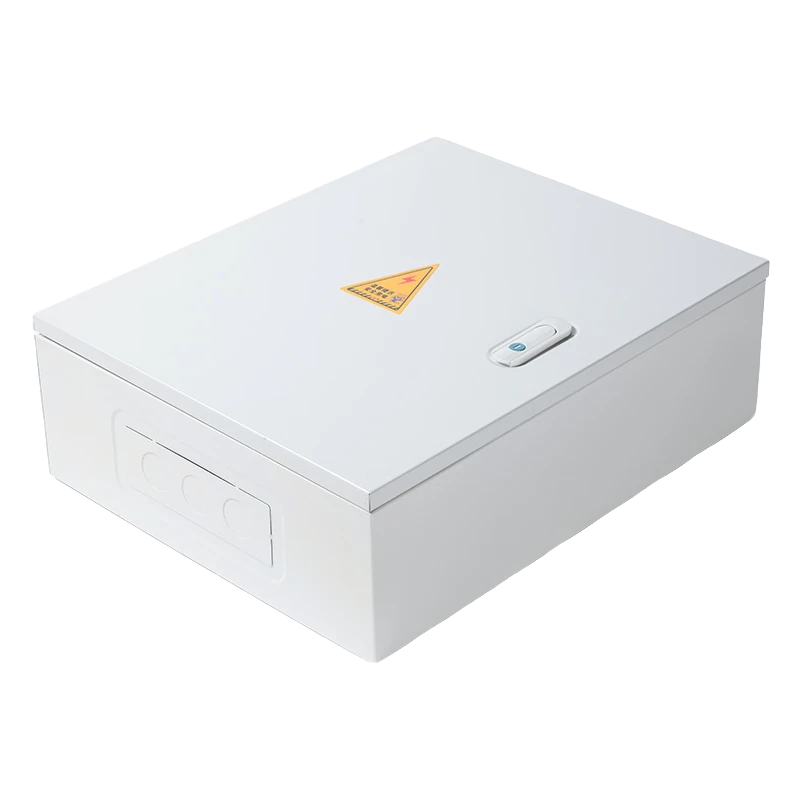

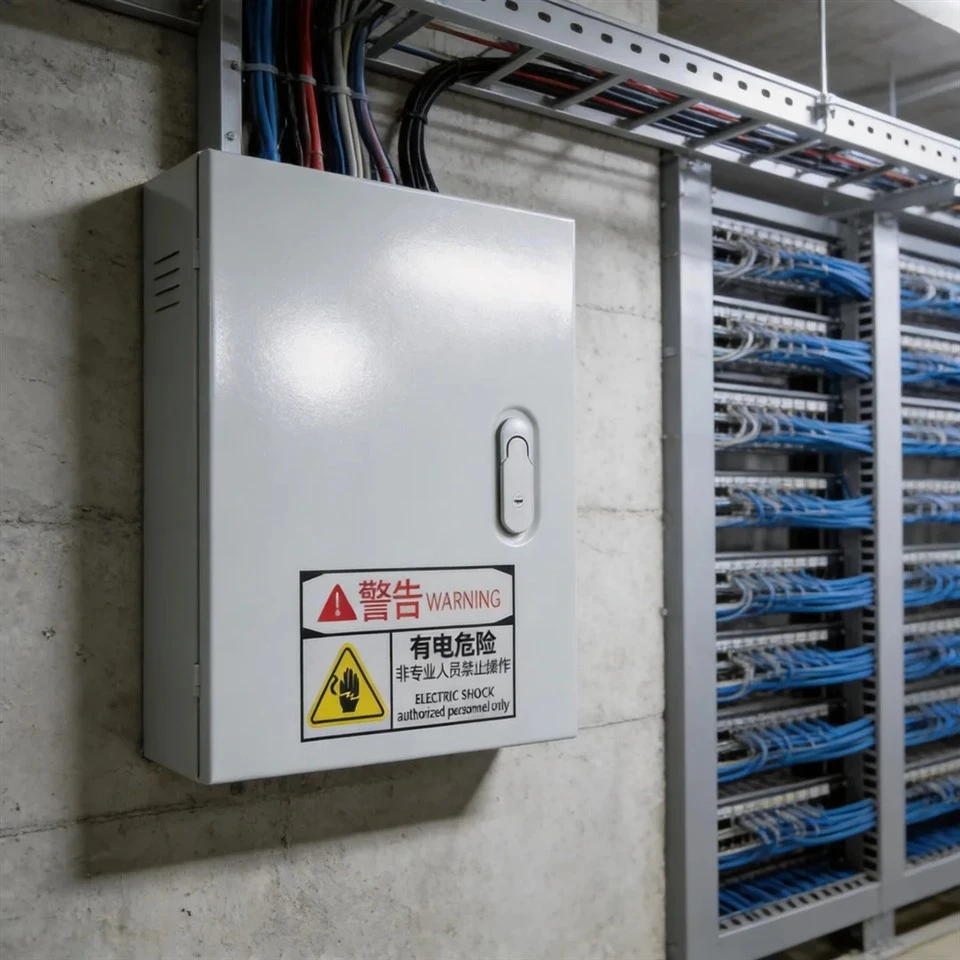

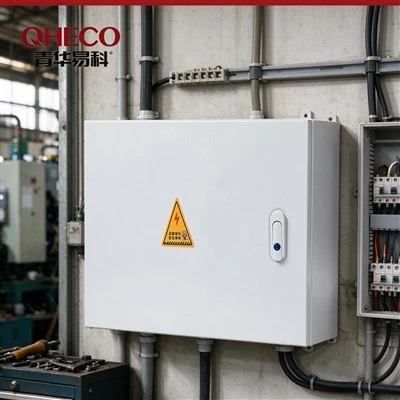

Mit látsz a fotón - és mit jelent
A feltöltött kép egy tankönyv ipari telepítés. Nézzük meg, miért működik ez a konkrét konfiguráció:
| Vizuális elem | Mérnöki határozat |
|---|---|
| RAL 7035 világosszürke epoxi bevonat | UV-stabil, nem krétázik kültéri expozícióban; megfelel a szabványos kábeltálca színének a vizuális konzisztencia érdekében |
| Kétnyelvű figyelmeztető címke (kínai/angol) | OSHA / IEC 60417 biztonsági megfelelés; ANSI Z535, ISO 7010 vagy egyedi biztonsági jelöléseket tudunk szállítani |
| Oldalsó szellőzőnyílások | Passzív hűtés nem{0}}szellőztetett elektromos helyiségekben; A zsalugáteres kialakítás megtartja az IP minősítést |
| Falra süllyesztett rögzítés | Nincs rés a doboz mögött -, amely megakadályozza a kártevők bejutását, és megfelel az élelmiszer-/gyógyszerészeti létesítmények ellenőrzéseinek |
| Kábeltálca közvetlenül a feje fölött | A felső-bemeneti tömszelence a tálca végéhez igazodik; nem szükséges helyszíni fúrás- |
| Betonfal alapfelület | Nagy teherbírású-tágulási horgony rögzítőfülek 50 kg-nál nagyobb kihúzható-terhelésre |
Anyag és kivitel - A környezethez igazodjon, ne a költségvetéshez
| Fokozat | Anyag | Legjobb For | Befejezés |
|---|---|---|---|
| Standard Ipari | 1,2 mm-es hidegen{1}}hengerelt acél | Beltéri kereskedelmi, száraz ipari | Epoxi porfesték, RAL 7035 |
| Korrózióálló | 1,5 mm-es hidegen hengerelt-acél + korróziógátló-alapozó | Tengerparti, nedves, vegyi expozíció | Epoxi porfesték, egyedi RAL |
| Tengeri / Élelmiszer-minőségű | 1,5 mm-es rozsdamentes acél 304 | Élelmiszer-feldolgozás, tengeri, gyógyszerészeti | Csiszolt vagy elektropolírozott |
| Extrém kötelesség | 2,0 mm-es rozsdamentes acél 316 | Offshore, nehéz vegyszer, part menti | Elektropolírozott, passzivált |
Nem tudja melyik fokozat?Mondja el nekünk a projekt helyszínét (part távolság, páratartalom, vegyi expozíció), és mi megadjuk, hogy - nincs továbbértékesítés, csak a megfelelő anyag.

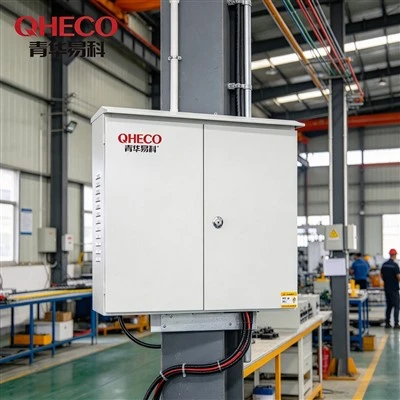

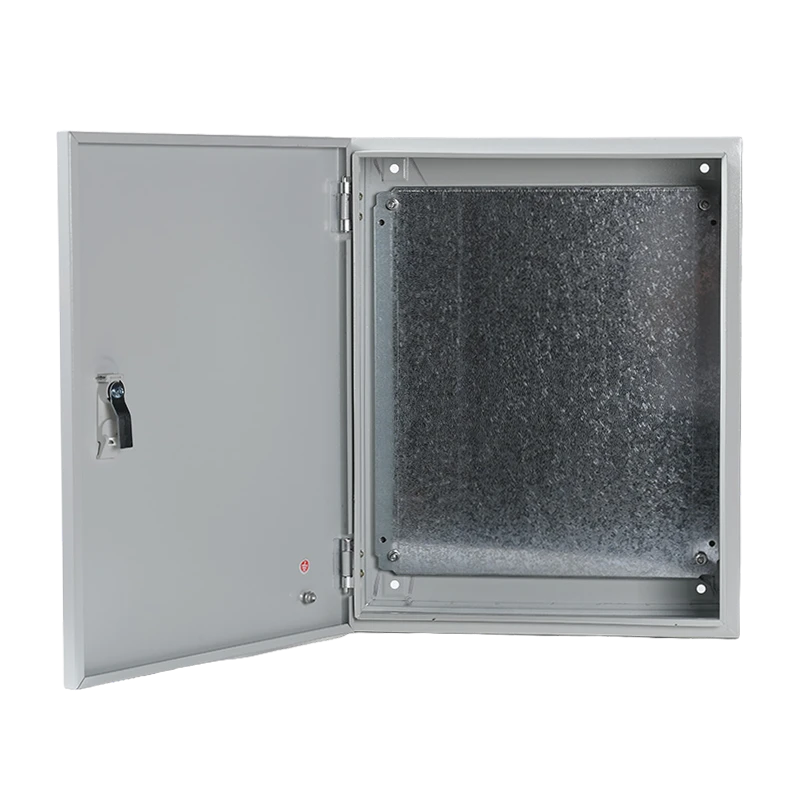

Belső elrendezés - A doboz átvételének három módja
Üres Shell
Doboz + szerelőlap + DIN sín
Népesíted és vezetékelsz
Leggyorsabb szállítás, legalacsonyabb költség
Alkatrész-Kész
Elő{0}}fúrva a megadott megszakítókhoz/kapcsokhoz
Földelési gyűjtősín és nullavezető rúd telepítve
Te huzalozod, mi nem
Teljesen vezetékes és tesztelt
MCB, RCD, sorkapcsok, időzítők - telepítve és bekötve a kapcsolási rajz szerint
Gyári dielektromos teszt és folytonossági ellenőrzés
Csatlakoztassa a kábeleket, töltse fel az energiát, kész
Mérettartomány - Mert az „Egy méret mindenkinek” semmi sem illik jól
| Sorozat | M × Szé × Mé (mm) | Tipikus alkalmazás |
|---|---|---|
| Gyors útmutatás-Mini | 200×150×100 és 300×250×150 között | Csatlakozódobozok, kis vezérlő áramkörök |
| Gyors útmutatás-Kompakt | 400×300×150 és 500×400×200 között | Motorindítók, PLC-házak, világító panelek |
| Gyors útmutatás-Szabvány | 600×400×200 és 800×600×250 között | Elosztó panelek, mérőszekrények, MCB táblák |
| Gyors útmutatás-Nagy | 1000×800×300 és 1200×1000×300 között | Főelosztás, ATS vezérlők, inverterházak |
| Gyors útmutatás-Egyéni | Bármilyen nem-szabványos méret | Utólagos cserék, gépintegráció |
Minden méretkülső. A belső hézagok 30–50 mm-rel csökkennek a fal-rögzítési fülétől és az ajtó vastagságától függően.
Tanúsítványok és megfelelőség - Amit az ellenőr látni szeretne
✅ IEC 62208- Üres ház szabvány
✅ IEC 61439-2- Összeszerelt alacsony-feszültségű kapcsolóberendezésekhez (ha van)
✅ IP55 / IP56 / IP65 / IP66- Harmadik féltől{1}}tesztelt laboratórium, a jelentések elérhetők
✅ CE jelölés- EU-piaci hozzáférés
✅ RoHS- Veszélyes anyagoknak való megfelelés
✅ UL 508A- Ipari vezérlőpanelek (kérésre elérhetők észak-amerikai projektekhez)
Minden egység a következőket tartalmazza:
Teszt tanúsítvány (lakott panelekhez)
Anyagtanúsítás (rozsdamentes acél rendelésekhez)
IP vizsgálati jelentés (kérésre)
Csomagolási lista sorozatszámokkal
Csomagolás és logisztika - Készen érkezik, nem javítva
| Részlet | Specifikáció |
|---|---|
| Egyedi csomagolás | PE hüvely + 5-rétegű hullámkarton sarokvédővel |
| Tömeges csomagolás | Rétegelt lemez raklap, hevederes, nedvesség-gáttal burkolva |
| Címkézés | Sorozatszám vonalkód, projekt hivatkozás, kezelési útmutató |
| Dokumentáció | Csomagolási lista, megfelelőségi tanúsítvány, szerelési útmutató (többnyelvű) |
| MOQ | 1 darab (minta) / 50 darab (egyedi OEM márkajelzéssel) |
| Minta átfutási idő | 5-8 nap |
| Gyártási átfutási idő | 12-20 nap a bonyolultságtól függően |
| Szállítás | EXW / FOB Ningbo / CIF / DDP |
GYIK - A vállalkozók által ténylegesen feltett kérdések
K: Meg tudja egyeztetni a meglévő kábeltálca szélességét a felső bemenethez?V: Igen. A tömszelencelemezeket úgy vágjuk, hogy azok megfeleljenek a tálca méreteinek - 50mm, 100 mm, 150 mm vagy egyedi. Küldjön nekünk egy fényképet a tálca végéről, és mi tökéletesen beigazítjuk a dobozt.
K: A képen kínai nyelvű figyelmeztető címke látható. Tud szállítani angol / arab / spanyol címkéket?V: Abszolút. Bármilyen nyelven nyomtatunk IEC 60417, ANSI Z535 vagy teljesen egyedi biztonsági címkéket. Címkézés nélkül is szállítjuk, hogy felhelyezze a sajátját.
K: A falam nem sík beton -, hanem vakolatból készült blokk. Működni fognak a rögzítőfülek?V: Igen. Hornyolt füleink ±15 mm-es beállítást tesznek lehetővé. Egyenetlen felületek esetén távtartó alátéteket vagy hátul-rögzítő kereteket tudunk biztosítani. Küldjön fali fotót, és ajánljuk a megfelelő rögzítési módot.
K: Szállítja a házat előre telepített összetevőkkel-?V: Igen - MCB-k, RCD-k, mágneskapcsolók, sorkapcsok, gyűjtősínek. Beszerezzük az ABB-t, a Schneidert, a Chintet vagy az Ön által megadott márkát. Szállítás előtt minden feltöltött panelt gyárilag-tesztelnek.
K: Mi a teendő, ha nem{0}}szabványos színre van szükségem az ügyfelem márkájához?V: Bármilyen RAL szín 50 egységtől. Ez alatt RAL 7035 (világosszürke), RAL 9005 (fekete) és RAL 9010 (fehér) készletünk van minimum nélkül.
Miért választják a vállalkozók a QHECO-t a helyi forgalmazók helyett?
| Tipikus forgalmazó | QHECO közvetlen gyártás |
|---|---|
| Csak raktári méretek | Bármilyen méret, bármilyen kivágás, bármilyen szín |
| Egyedi átfutási idő 8-12 hét | 12-20 nap gyártás, minta 5-8 nap |
| Nincs komponens telepítés | Teljes panel összeszerelés és tesztelés |
| Általános csomagolás | Projekt-felcímkézve, vonalkóddal-követve, raklapon |
| Minimum 500 egység az OEM-hez | Saját márka 50 egységtől; egyedi dobozok 1 egységtől |
| Nincs mérnöki támogatás | CAD rajzok, telepítési útmutató, videohívás támogatás |
Cselekvésre ösztönzés - Oldjuk meg a fal{1}}szerelési problémáját
Ne rendeljen másik "standard" dobozt, és szánjon két napot annak kialakítására. Küldje el nekünk:
Fénykép a fal és a kábeltálca elrendezéséről
Az Ön alkatrészlistája (vagy csak mondja el nekünk az alkalmazást)
Az Ön szükséges IP-besorolása és anyagpreferencia
Kapjon gyártási rajzot és határozott árajánlatot 8 órán belül.
